NĚMECKÉ PONORKY TYPU XXI
ROZMĚRY [m]:
Délka
Šířka
Výška
Ponor

76,6
6,7
11,3
6,32
VÝTLAK [t]: 1 621/1 819
RYCHLOST [uzlů]: 15,5/17,5
AKČNÍ RÁDIUS [námoř.míle]: 11 150/285
PALIVOVÉ NÁDRŽE [palivo v tunách]: 250
VÝZBROJ:
Torpédomety
Děla
Miny

6 (příď)
4 x 20 mm
12 TMC
MAX. POČET TORPÉD [ks]: 23
HMOTNOST: [t] 1 600
MAX. HLOUBKA PONOŘENÍ [m]: 280
POSÁDKA: 57 mužů
POČET POSTAVENÝCH PONOREK: 132

Postavené ponorky
U2501
U2502
U2503
U2504
U2505 U2506 U2507 U2508 U2509 U2510
U2511 U2512 U2513 U2514 U2515 U2516 U2517 U2518 U2519 U2520
U2521 U2522 U2523 U2524 U2525 U2526 U2527 U2528 U2529 U2530
U2531 U2532 U2533 U2534 U2535 U2536 U2537 U2538 U2539 U2540
U2541 U2542 U2543 U2544 U2545 U2546 U2547 U2548 U2549 U2550
U2551 U2552 U3001 U3002 U3003 U3004 U3005 U3006 U3007 U3008
U3009 U3010 U3011 U3012 U3013 U3014 U3015 U3016 U3017 U3018
U3019 U3020 U3021 U3022 U3023 U3024 U3025 U3026 U3027 U3028
U3029 U3030 U3031 U3032 U3033 U3034 U3035 U3036 U3037 U3038
U3039 U3040 U3041 U3042 U3043 U3044 U3045 U3046 U3047 U3048
U3049 U3050 U3051 U3052 U3053 U3054 U3055 U3056 U3057 U3058
U3059 U3060 U3061 U3501 U3502 U3503 U3504 U3505 U3506 U3507
U3508 U3509 U3510 U3511 U3512 U3513 U3514 U3515 U3516 U3517
U3518 U3519 U3520 U3521 U3522 U3523 U3524 U3525 U3526 U3527
U3528 U3529 U3530

Nedokončené ponorky


Merkerovo rozdělení ponorky na prefabrikované díly:

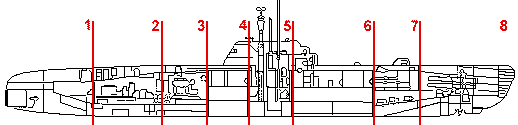

Merkerovo rozdělení ponorky typu XXI na prefabrikované díly - sekce 1 - 8

Merkerovo rozdělení ponorky typu XXI na prefabrikované díly - sekce 9
SEKCE 1: záď s vybavením - délka 12,6 metru, hmotnost 65 tun;
SEKCE 2: oddělení elektrických motorů - délka 10 metrů, hmotnost 130 tun;
SEKCE 3: oddělení dieselmotorů - délka 8,4 metru, hmotnost 140 tun;
SEKCE 4: kajuty - délka 5,3 metru, hmotnost 70 tun;
SEKCE 5: řídící místnost - délka 7,6 metru, hmotnost 140 tun;
SEKCE 6: přední kajuty - délka 12 metrů, hmotnost 165 tun;
SEKCE 7: sklad torpéd - délka 6,8 metru, hmotnost 92 tun;
SEKCE 8: příď s torpédomety - délka 14 metrů, hmotnost 110 tun;
SEKCE 9: kuželová nadstavba - délka 14 metrů, hmotnost není známa.
